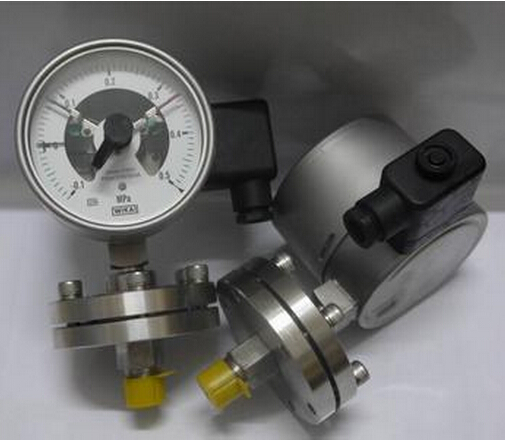

本防爆電接點壓力表按《GB3836.1爆炸性環境用防爆電氣設備通用要求》和《GB3836.4爆炸性環境電氣設備本質安全型電路和電氣設備“i”》兩標準設計制造的，并經非常好儀器儀表防爆站安全監督檢驗站檢驗。儀表與安全柵(推薦選用德國“p+f”公司的WE77/EX)配套使用，可構成本質安全防爆系統。儀表防爆標志為ExibⅡCT6。該表可適用于戶內或有遮蓋物的1區和2區的爆炸性工廠危險場所。



防爆感應式電接點壓力表的主要技術指標



防爆感應式電接點壓力表的結構原理:



防爆感應式電接點壓力表的測量系統由彈簧管、拉桿和齒輪傳動機構、示值部件組成。被測介質的壓力作用于彈簧管，使其自由端產生位移，由拉桿傳至齒輪傳動機構予以放大，并轉換成指針的轉動，在度盤上指示出被測壓力值。



防爆感應式電接點壓力表的的接點形式為感應接近開關，其關鍵器件——感應開關由德國的“p+f公司”制造。接點發出位式信號的工作原理以SC-1520-B/21為例加以說明：當壓力為零時，上限接點輸出為小于1mA的斷態信號，下限接點輸出為大于3mA的通態信號。當壓力上升到達下限值時，下限信號針進入下限感應開關的縫隙中，使下限感應開關電氣狀態改變，下限接點輸出立即跳變成小于1mA的斷態信號。當壓力繼續上升，下限信號針保留，接點信號保持。當壓力上升到達上限值時，上限信號針被帶離上限感應開關的縫隙，使上限感應開關的電氣狀態改變，上限接點輸出立即跳變成大于3mA的通態信號。壓力繼續上升，信號保持。當壓力回落至上限值時，上限信號又插回上限感應開關的縫隙中，上限感應開關又回復原來狀態，使上限接點輸出跳變回小于lmA的斷態信號。壓力繼續下降，信號保持。當壓力下降至下限值時，下限信號針又被帶離下限感應開關的逢隙，下限感應開關又回復原來的狀態，使下限接點輸出跳變回大于3mA的通態信號。



防爆電接點壓力表的與外設備用適當?shù)碾娐愤B接后，便能發出所需的報警信號或開、停機等控制的壓力的動作，將系統壓力控制在所需范圍內。



防爆電接點壓力表的為本質安全型儀表，當其與關聯設備相聯后，便能構成本安防爆系統。





零件名稱	材料牌號或名稱	零件名稱	材料牌號或名稱
驅殼蓋 出線盒	ZL102 (或ZL-102，ZL-101)	薄墊圈	L3
		接頭	20
軸套	QAJ9-2	彈簧管	3J53
觀察窗	有機玻璃



注：防爆電接點壓力表的觀察窗的材質其抗沖擊強度不小于4J。觀察窗一旦損壞，則不準使用。
