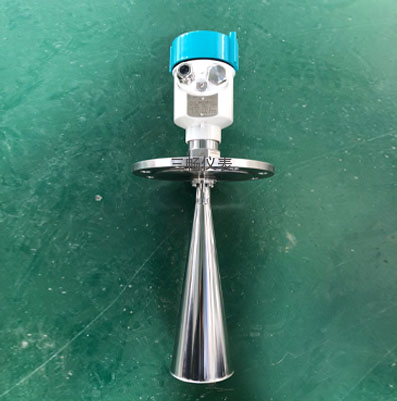

SC-LD80X系列產品，是指工作在76-81GHz的調頻連續波雷達產品，支持四線制和兩線制應用。多個型號，產品zui大量程可以達到120m, 盲區可以做到4cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收雷達波的工作方式，在高粉塵，惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。

SC-LD80X系列的主要優勢如下：

1、基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。

2、5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。

3、zui窄3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。

4、波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。

5、支持遠程調試與遠程升級，減少等待時間，提高工作效率。

6、支持手機藍牙調試，方便現場人員維護工作

通信與調試

在現場可以通過LCD進行儀表調試，也可以用選配的上位機軟件在PC端進行調試。SC-LD80X與PC之間通過以下方式進行通訊：1、USB轉RS485串口線（四線制）；2、USB轉TTL串口線（兩線制）；3、USB轉Hart-modem（兩線制）進行通信。也可用手機通過藍牙調試，使現場調試更安全、方便。還可以在異地，通過遠程模塊的4G網絡進行遠程調試。

技術規格

安裝

安裝需要注意的兩點：（1）對準目標料位，盡量保證垂直入射料位；（2）避免虛假回波。典型工況參見以下幾點。

n 保證波束范圍內沒有干擾物，如人梯，臺階。

n 儀表安裝應保證天線波束避開進料口，如圖4-2所示。

n 儀器安裝至少離容器壁20cm，否則很可能產生錯誤讀數，如圖4-3所示。

n 錐型容器盡量保證波束直射罐底，否則在罐底的測量結果可能不準確，如圖4-4所示
