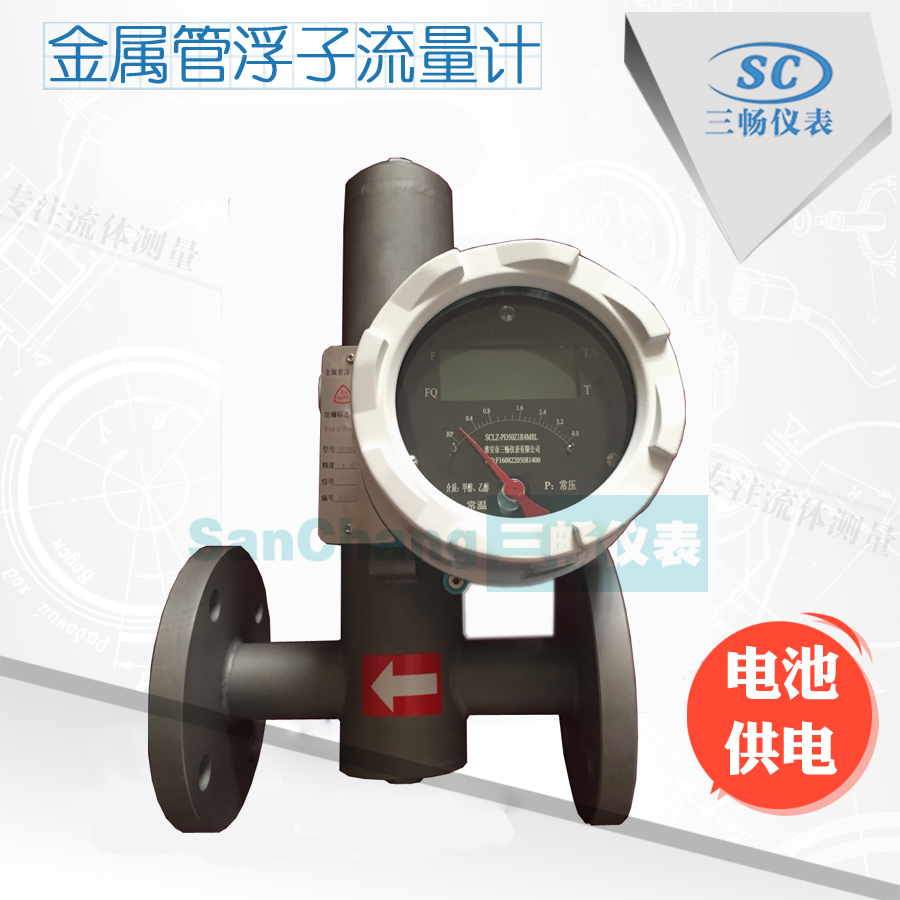

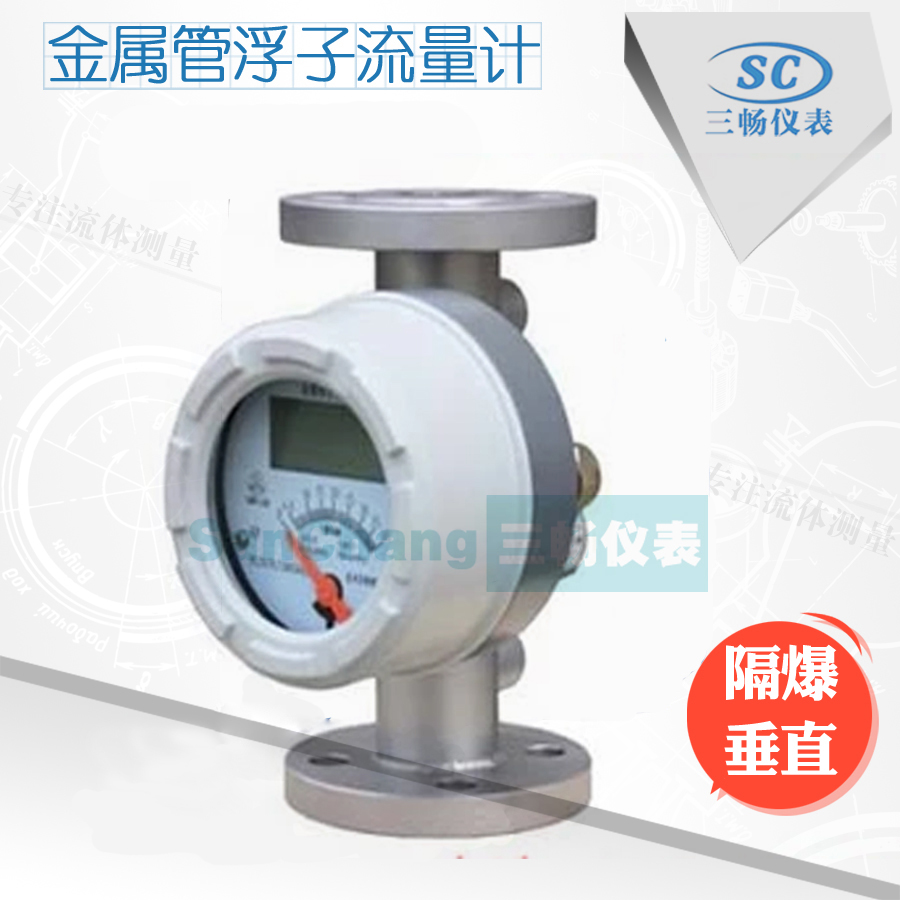

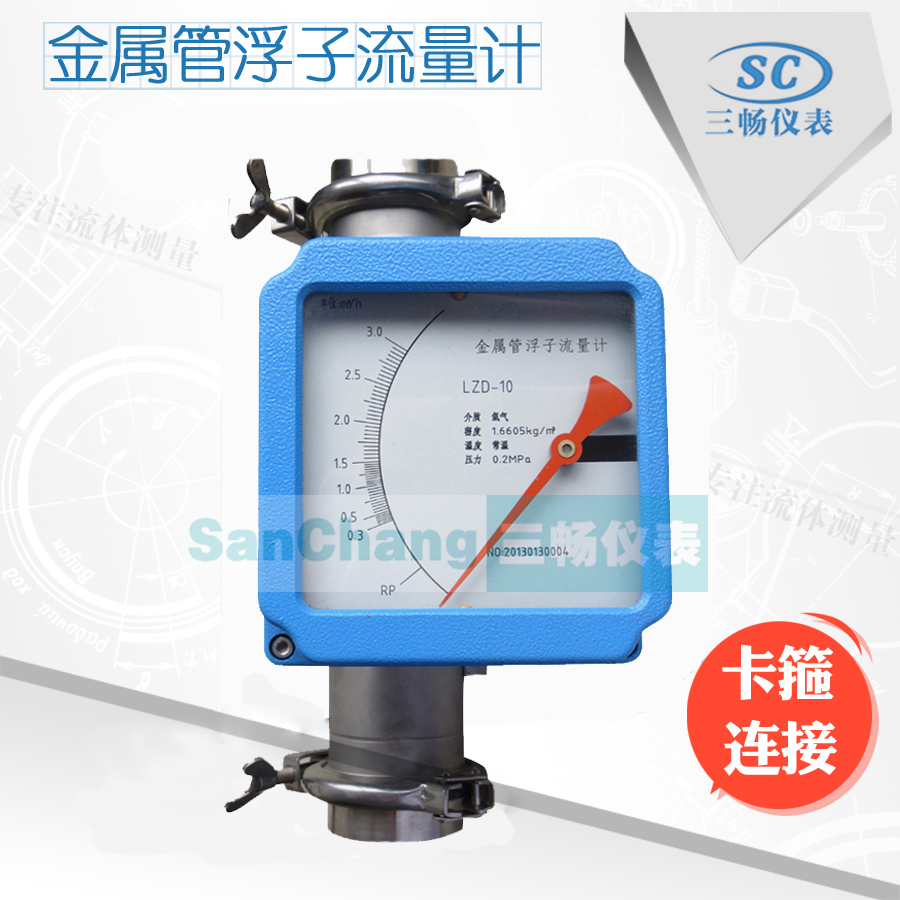

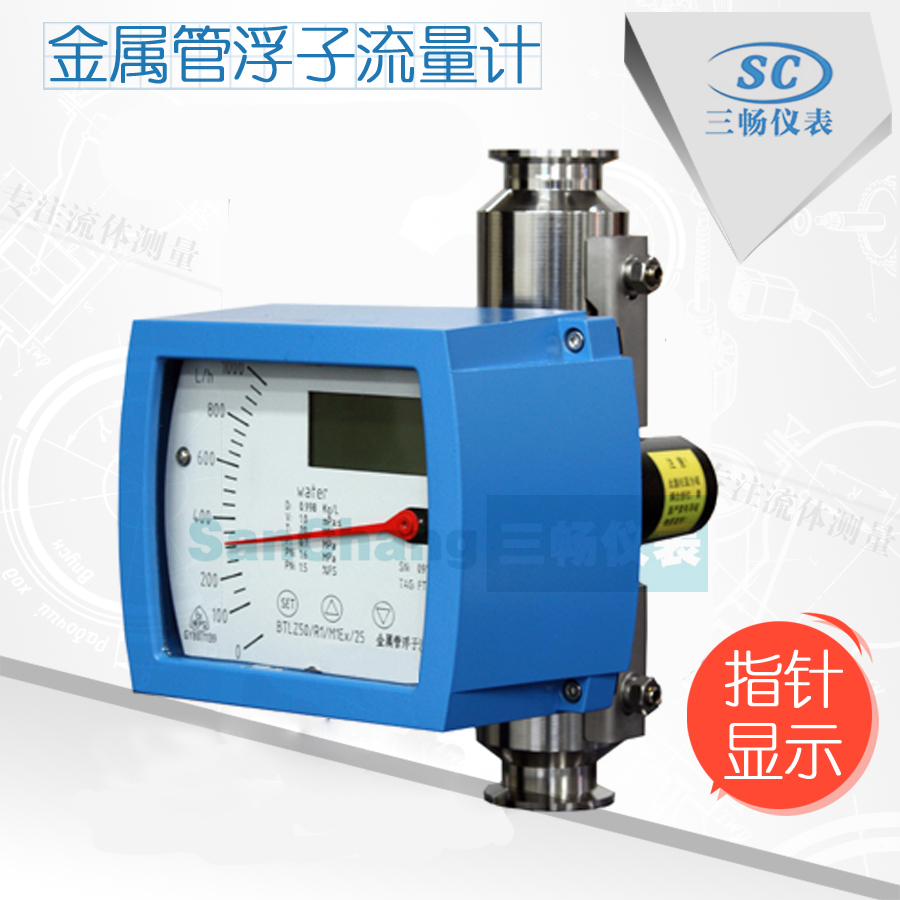

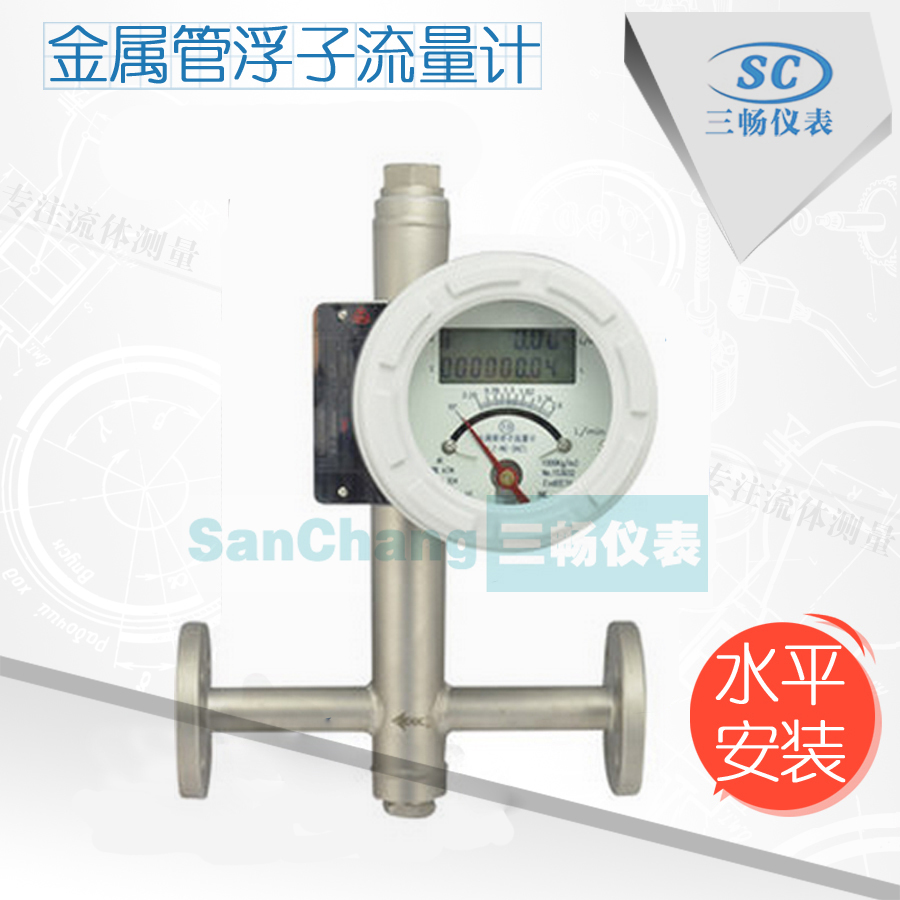

金屬管浮子流量計 用于連續測量封閉管道中液體和氣體的體積流量，結構簡單、工作可靠、使用維護方便，能適應各種場合，因此廣泛地應用于流量測量和工業過程控制中。



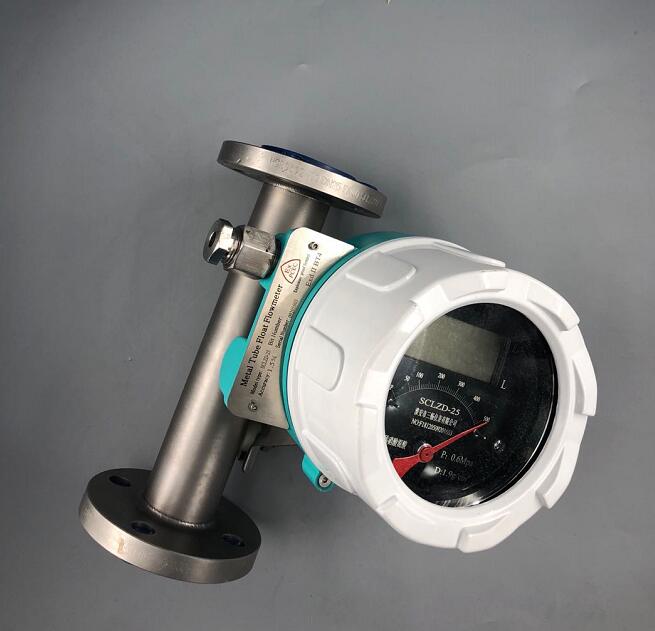

        有些金屬管浮子流量計 由傳感器和指示器組成，除就地指示瞬時流量外，還可遠傳輸出 4～20mADC電信號，整體采用模塊式組合設計，可在現場快速增加上下限開關、流量累積功能，各功能單元板為插裝結構，具有更換部件簡單、方便、定位準確的特點。



1 進行流量換算的作用

        金屬管浮子流量計 用水或空氣來進行金屬管浮子流量計 的標定的。由于實際應用時介質的狀態和標定時不同，根據測量原理，浮子在測量管中的同一位置所代表的流量值和標定時是不同的，要想正確測量三暢金屬管浮子流量計 的實際流量，就要知道它們之間的流量換算關系。



        另外金屬管浮子流量計 行業標準規定其精度是相對于滿量程而言的，所以用戶使用時，其常用流量應達到滿量程的 60%～80%以上較為合理，如果用在50%以下則相對誤差會增大，精度受影響，如果流量超過滿量程更是無法正常測量，因此只有正確進行流量換算才能選出適合的儀表。在計量當中，正確的流量換算是保證計量準確的前提條件。



2 流量換算的依據

        換算的依據主要有兩個：金屬管浮子流量計 的理論計算公式和理想氣體的狀態方程。SC金屬管浮子流量計 的計算公式:

        式中：Q-體積流量；α-流量系數；F k -浮子非常大直徑與其同高度錐管橫截面之間的環隙面積；g-重力加速度；V f -浮子的體積；ρ f -浮子的密度：ρ-被測流體的密度；A-浮子的非常大截面積（式中的單位為cm、g、s制）。



        理想氣體的狀態方程

        式中:Po,P1兩種狀態下的絕對壓力;To,T1-兩種狀態下的絕對溫度;Vo, v廣兩種狀態下的體積。

        從理想氣體的狀態方程可以演繹出以下兩種關系:

        a.流量關系

        V=Q*t



        b.密度關系



        式中:M一介質的質量;P--介質的密度;Q-介質的流量。

        3流量換算公式

        流量計測量不同介質時流量之間的關系如下式：



        從式中可以看到三暢金屬管浮子流量計流量換算的實質是密度換算。

        3.1液體的測量和換算

        流量計用于液體流量測量時，制造廠是用常溫下清潔的水作為校驗液來標定的，若被測介質的密度與水的密度不同，應對被測介質的流量進行換算。公式如下:

        式中:Q1-被測介質的實際流量;Qo換算成水的流量;介體積流量的密度修正系數;Pf浮子部件的密度:7900kg/m3;Po-20°C時水的密度:998.2kg/m3; P1——被測介質的密度:kg/m3

        3.2氣體的測量和換算

        sc流量計用于氣體流量測量時，制造廠是用標準伏況下(20°C,101.325kPa)的空氣進行標定的，由于氣體的密度遠小于浮子密度，公式(5)簡化為：

        式中各項均為工漱態下的值,為方便起見應換算到標準狀態下，將公式（3）和公式（4）代入并整理后便得到氣體的換算公式



        式中：Ｑ1-被測氣體工作狀況下的流量換到標準狀態下的流量計（Nm3/h）；Ｑ換算成標準狀態下空氣的流量（Nm3/h）；ｐ1——標準狀態下被測體的密度（kg/m3）；Po-標準狀態下空氣的密度：（1.205kg/m3);P1一被測氣體工作狀況下的絕對力債壓十大氣壓ｍPa; Po-標準狀態時的壓力（0.101325MPa）；T1-被測氣體工作狀況下的開爾文溫度；To一標準狀態時的開爾文溫變（293.15K）；Kp-氣體的密度修正系數；Kp-氣體的壓力修正系數；ｋ1-氣體的溫度修正系數。



４結束語

        金屬管浮子流量計作為過程控制儀表，可以適應高溫、高壓、強腐蝕、劇毒等多種苛刻環境．可動部件少、便干維護，解決了生產中的許多難題．金屬管浮子流量計 的計量有著重要的意義。
